Vindmølle med dynamo og plastrør

Er dine spejdere vilde med at bygge små ingeniørprojekter, så kan de her få et indblik i, hvordan Danmark er blevet verdens førende inden for vindenergi: De kan lave den mest avancerede vindmølle, de de nogensinde har prøvet. Nu skal de ved hjælp af en dynamo og platrør få lys i lygten.

1. Hvorfor er det vigtigt at lave begge sider af vingen ens?
2. Hvorfor er det vigtigt at lave hullet, som lægten drejer om i balancepunktet?

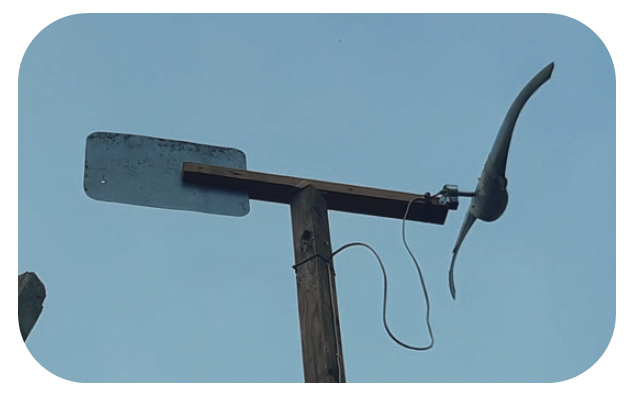

3. Hvorfor er det vigtigt, at du monterer vindmøllen højt og frit?

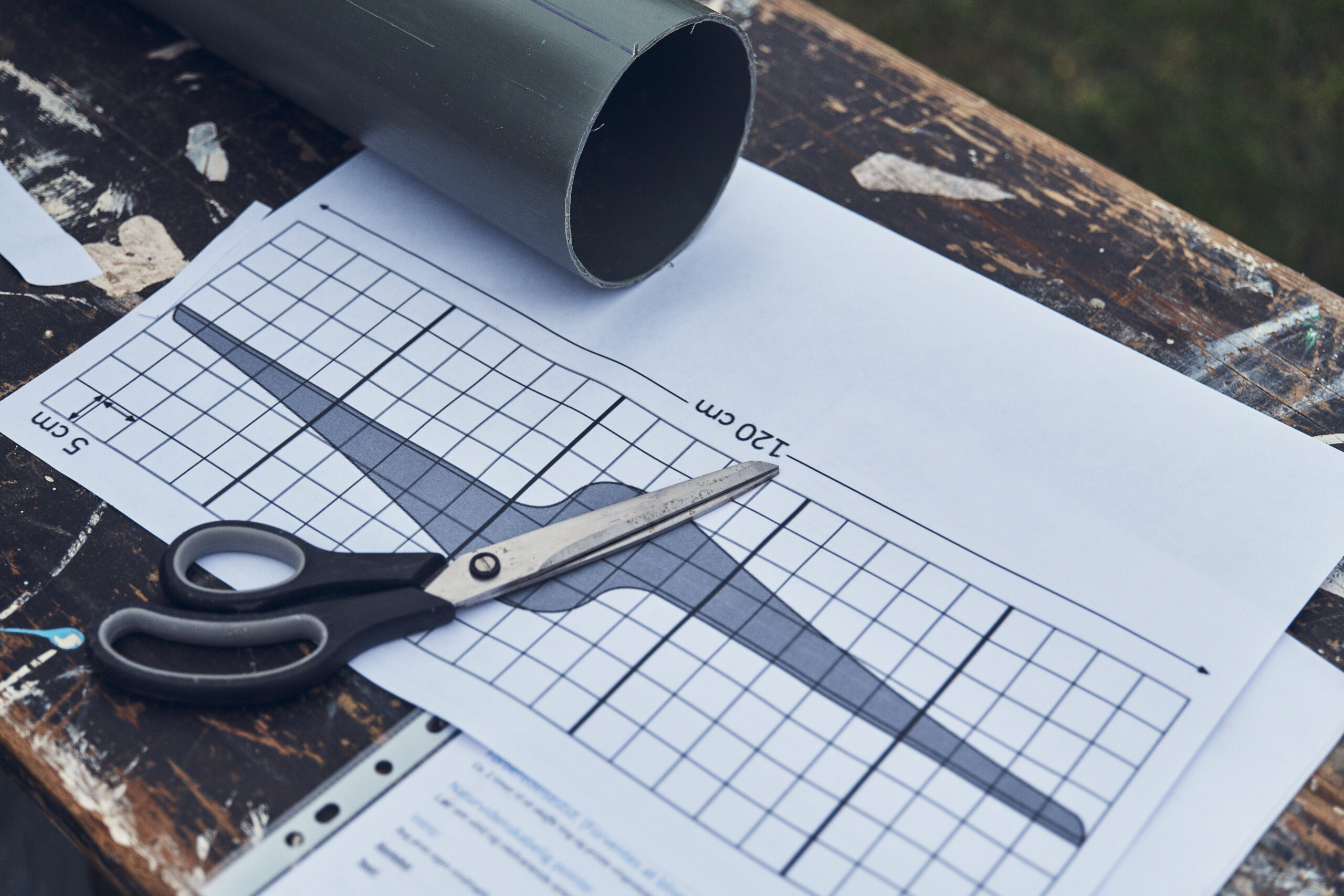

• Print skabelonen til vingen fordelt på 3 stk. A3 papir, så hvert tern er 5 cm, så møllevingen dermed i alt bliver 120 cm. Det passer med, at du printer de 3 sider med en margen på 0,9 cm.
• Tegn en lige streg på langs af røret. Gerne med lægte og skruetvinger / spejderhænder.

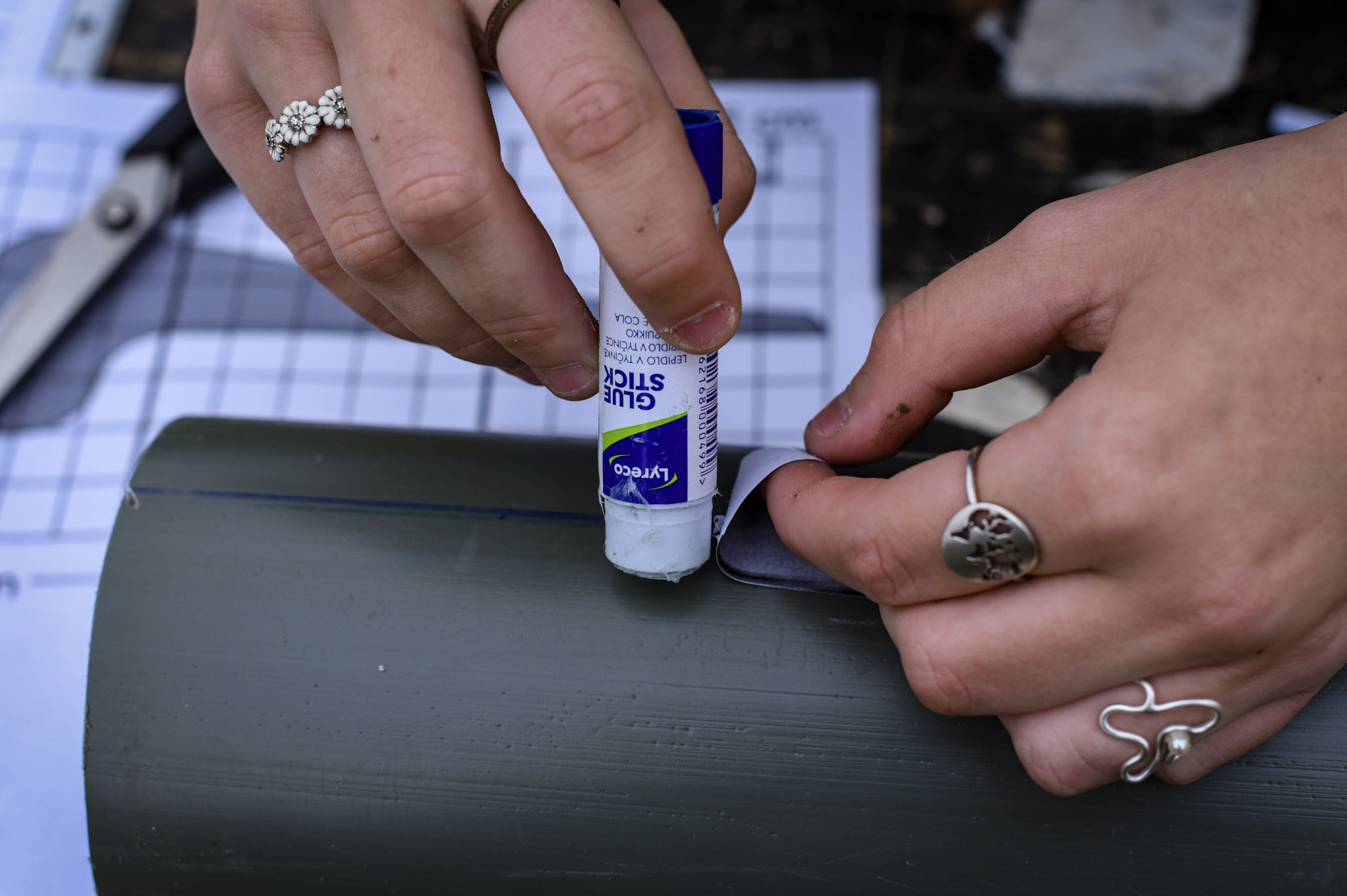

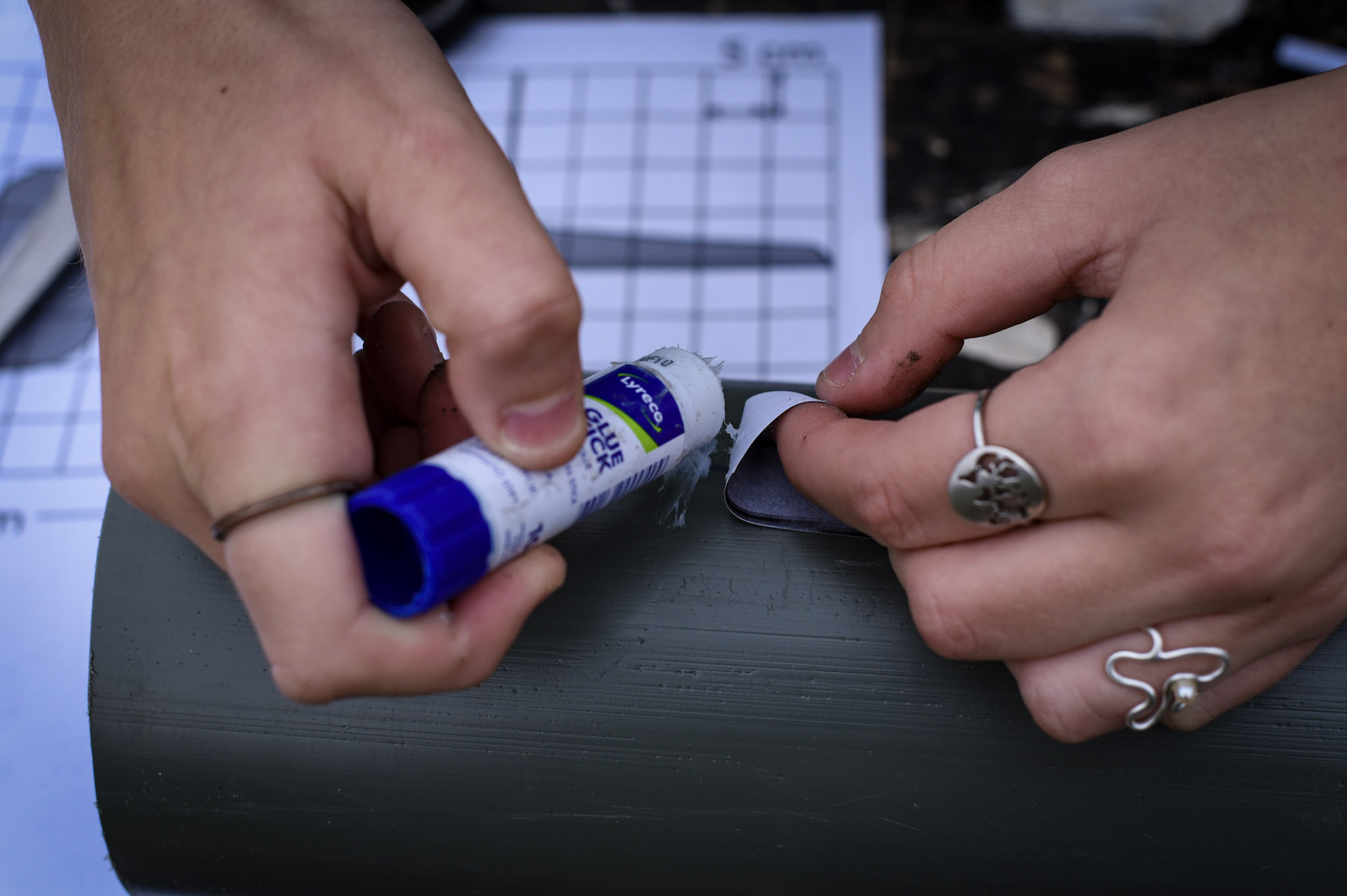

• Monter de 3 stykker af skabelonen på røret med limstiften, så midterstregen på skabelonen følger stregen på røret.
• Bor 5 mm hul i midten, hvor dynamoen skal monteres senere.

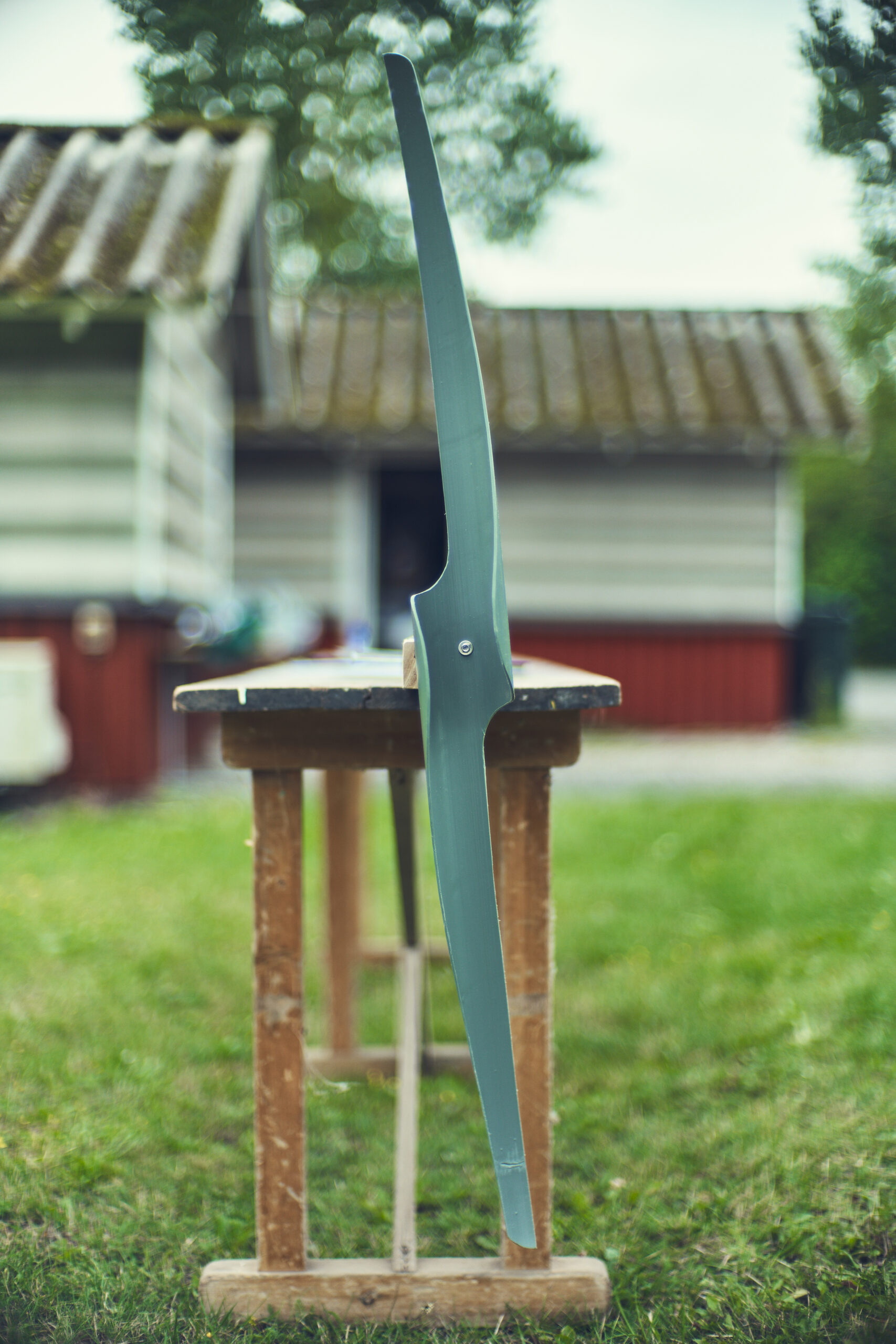

• Sav vingen ud så nøjagtigt som muligt. Prøv balancen over en tynd kant. Slib af den, indtil den er i balance, og kanterne er glatte og følger skabelonen.
• Papirskabelonen kan gnubbes af med lunt vand og en klud.

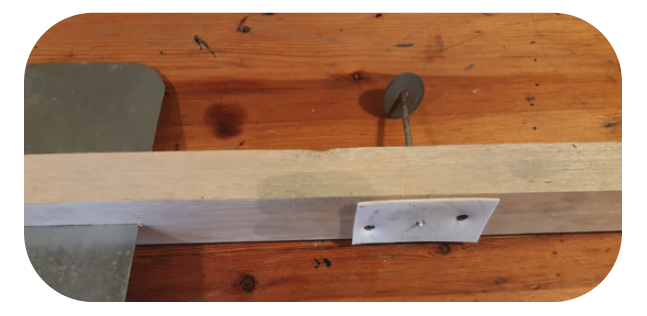

• Lav haleroret af træ eller metalplade på ca. 20 x 30 cm, og monter på lægten ved at save en ca. 15 cm lang rille midt på lægten, og sæt skruer i for at holde pladen på plads.

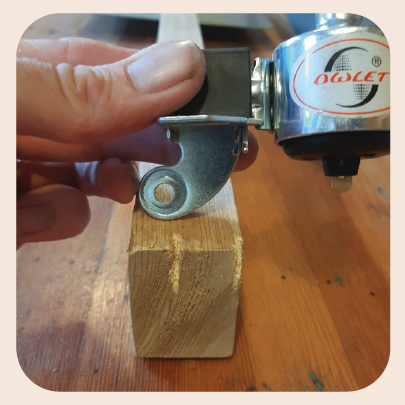

• Monter dynamo på lægten, skær gerne et par små hakker i enden af lægten, så dynamoen kan ligge helt tæt op ad enden af lægten. Bor eventuelt et 5mm hul i dynamoens plade for enden af lægten og monter en ekstra skrue, så holder den bedre i blæsevejr.
• Hvis man har det, så er det en god ide at bruge lidt flydende gevindsikring når man monterer møtrikkerne, ellers kan de gå løs når det blæser meget.

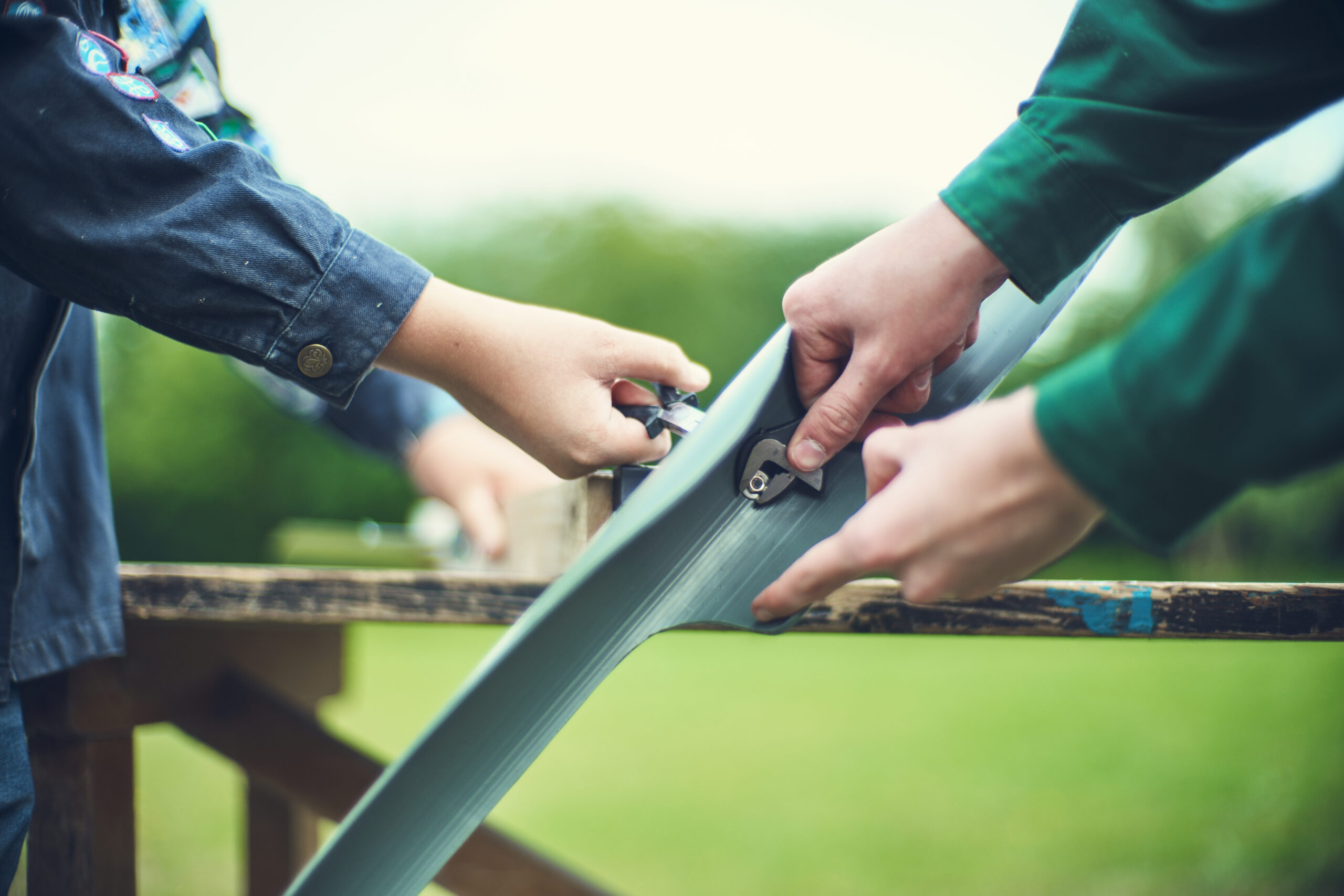

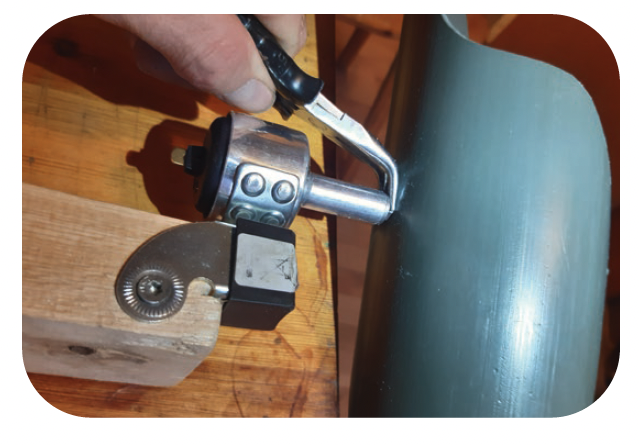

• Monter vingen på dynamoen med den ca. 2 mm tynde møtrik inderst og tynd skive og normal tyk møtrik uden på vingen. Buk eventuelt skiven, så den følger krumningen på vingen Hvis der er plads så montér en skive mellem den tynde møtrik og plastrøret. Træk ud i akslen, så du ender ud med ca. ½ mm slip mellem indermøtrik og originalskive ved dynamohuset, så den drejer frit, men uden for meget slip.
• Monter ledning i bunden af dynamoen og den anden under beslaget til dynamoen med et løst stykke ledning hængende, inden den sættes højt op, så den kan dreje frit efter vindretningen.
• Monter lygte og ledning med den ene under beslaget og den anden på den sorte ledning fra lygten.
• Find balancepunktet i vindmøllen, og bor hul, hvor den store skrue med bryst passer løst i.
• Monter eventuelt plast, teflonplade eller stor metalskive til at sætte mellem lægte og monteringsstolpe, så den nemmere drejer.

Hvad sker der:
Vindmøllen omformer vindens kinetiske energi til elektricitet. Da vinden er vedvarende – om end skiftende – så er vind en uopbrugelig energiform, som vi benytter meget i Danmark.

Overvej dette efter aktiviteten:

• Fik I balance i vingen?
• Fik I balance i møllen?
• Fik I monteret den i fri luft, eller er den lidt i læ?
• Kom der lys i lygten?

Børn og unge bestemmer:

Prøv eventuelt også vindmøllen af cykelhjul med narvdynamo og plastrørsvinger. Prøv eventuelt også at lave en vindmølle med lodret akse.
